全自动贴标机使用说明书

作者:机械从业者  来源:www.kingpackery.cn/  更新时间:2020-04-01 9:15:13  点击次数:

  一、设备简介

  全自动贴标机是专为FPC板、PCB板高速钻孔前将叠放好的基板进行自动贴胶带固定的设备,从而提高基板钻孔精度、提高加工生产效率并提升生产品质。机台使用PLC控制,具有自动放带、自动定位、自动切断、自动压紧胶带和产量计数等功能。贴胶的长度可调节,基板两面外露胶带尺寸稳定。

  浙江皮克机械设备有限公司是一家集科研、设计,制造和营销为一体的实业公司;在引进国外技术的同时,根据我国客户的客观要求,对设备进行了精细的技术优化,以适应广大客户的整体要求。本公司已通过ISO9001(2000)国际质量体系认证,出口欧盟CE认证。

  本公司已拥有贴标机(全自动贴标机)系列,灌装机系列,旋盖机系列,封口机系列等多个系列的包装机械产品。服务热线:15000611917



  二、全自动贴标机设备性能

  2.1电动贴标机:

  1、加工板厚发生变化时,贴胶长度亦可跟随调节。

  2、加工范围不受加工板大小、厚度和块数的多少限制。

  3、微电脑控制,操作简单,运行稳定可靠。

  4、多台机连接后,可在一次贴多条胶带间自由选择,且贴胶间距可自由调整。

  5、拥有记数功能,可记录贴胶次数,方便统计管理。

  6、无需气源,只需220V9W单相电源。

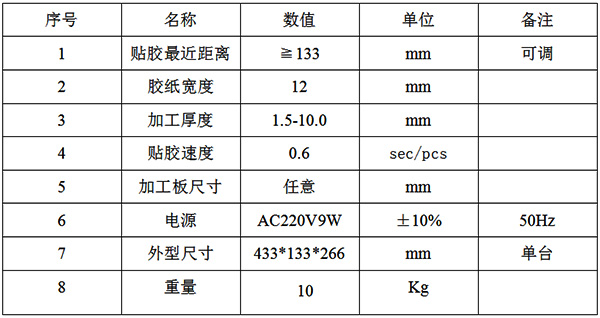

  主要规格与参数

  三、使用方法

  1、在KBV-6贴胶机上装入胶带。(买入的设备上已预先安装好胶带)

  2、合上上盖板。

  3、接入并打开电源。(注意电源必须接地)

  4、把叠好的基板按照图2箭头的方向放入。(贴胶时间0.6秒)

  5、取出基板。

  注意:基板下面的胶带长度可以调整。(请参照图1旋钮)胶带使用完后需更换胶带,换胶带时必须关闭电源。

  气动贴标机

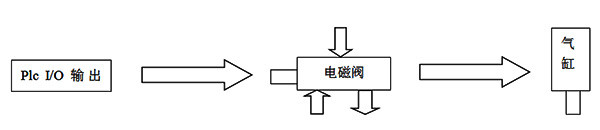

  气动贴胶带机通过启动按钮开关将plc设备程序启动,plcI/O输出口控制对应的动作电磁阀,电磁阀通电后进一步控制对应的气缸执行相应的动作。单个电气控制顺序如下图:

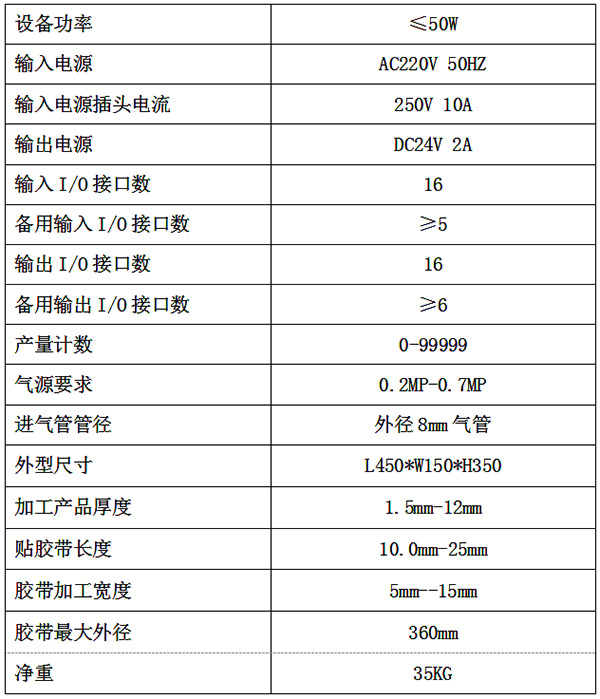

  电气控制参数

  操作次序

  A、选择并安装符合当前生产基板的整圈胶带,安装在胶带轮上并胶带头拉至贴胶的合适位置。

  B、连接电源和气源。

  C、打开电源开关(电源开关指示灯亮起即为电源接通好)。

  D、推开气路手推阀门,检查无漏气并将调压阀门气压调至0.2MP-0.7MP之间。

  E、点动设备前部的绿色启动按钮至按钮指示灯亮起,设备已处于自动贴胶带状态。

  F、把被贴基板放在基板放置平面并向前推进,设备将自动将基板贴好胶带。

  G、将基板拿出,然后重复F的动作即可贴好所要贴合的所有基板。

  H、设备不用时点动设备前部的红色停止按钮至按钮指示灯亮起,设备即为停止状态,要重新启动需进行E的操作

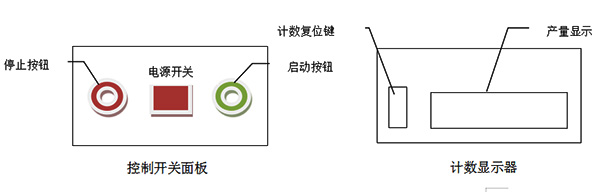

  四、面板按键功能和操作

  五、日常保养

  1.每月检查安全保护开关是否正常。

  2.每月检查紧固件如刀头螺丝是否有松动现象。

  3.每日清洁机台内外,机台内部不可有杂物碎屑残留。

  4.每班清洁刀片和下压轮上的残留胶带。
